როგორ მუშაობენ DC კონტაქტორები და საკრავები ერთად?

I. ფუნქციური განმარტება: ორფენიანი დაცვის არქიტექტურა მკაფიოდ განსაზღვრული როლებით

DC კონტაქტორი: კონტროლირებადი აღმასრულებელი გადამრთველი

DC კონტაქტორი არის ელექტრომექანიკური გადართვის მოწყობილობა, რომელიც აკავშირებს და წყვეტს მაღალი სიმძლავრის DC სქემებს კონტროლის სისტემის ბრძანებებით. მისი ძირითადი ფუნქციები დამტენ სადგურში მოიცავს:

•დამუხტვის დაწყება/შეჩერების კონტროლი: იხურება დატენვის ბილიკის დასადგენად BMS-დან ან დამტენის კონტროლერიდან ბრძანების საფუძველზე და იხსნება დასრულების შემდეგ გათიშვისთვის.

•გადაუდებელი იზოლაცია: ახორციელებს კონტროლირებადი დენის გათიშვას ბრძანებების მიღებისთანავე, როდესაც სისტემა აღმოაჩენს არანორმალურ პირობებს, როგორიცაა გადაჭარბებული ტემპერატურა, გადაჭარბებული ძაბვა ან იზოლაციის ხარვეზები.

•წინასწარი დატენვის მენეჯმენტი: მუშაობს წინასწარ დამუხტვის რეზისტორთან, რათა შეზღუდოს შეღწევადი დენი, სანამ მთავარი წრე ჩართულია, იცავს ავტობუსის კონდენსატორებს.

DC დაუკრავენ: პასიური საბოლოო დაცვის მოწყობილობა

დაუკრავენ არის ერთჯერადი დამცავი ელემენტი, რომელიც საიმედოდ წყვეტს დეფექტების დენებს, სანამ ისინი შეუქცევად ზიანს აყენებენ. ფუნდამენტური განსხვავებები ნახევარგამტარული კლასის სწრაფ მოქმედების დათბობას შორის, რომელიც გამოიყენება DC დამუხტვის სადგურებში და ჩვეულებრივ სამრეწველო საყრდენებს შორის:

•მიკროწამის დონის პასუხი: ბევრად უფრო სწრაფად, ვიდრე ათობით მილიწამი, რომელიც საჭიროა კონტაქტორის მექანიკური გააქტიურებისთვის.

•მიმდინარე-შეზღუდვის მახასიათებელი: ზღუდავს დეფექტის დენის ენერგიას ქვედა დინების დენის მოწყობილობების გამძლეობის ფარგლებში (IGBT/SiC).

•DC Arc-Quenching შესაძლებლობა: საიმედო შეფერხება 500V–1500V DC სისტემებში ხელახალი აალების რისკის გარეშე.

•პოზიციონირების შეჯამება: კონტაქტორი არის კონტროლირებადი "უსაფრთხო კარიბჭე"; დაუკრავენ შეუცვლელი "დაცვის ბოლო ხაზი".

II. კოორდინირებული შესატყვისის საინჟინრო ლოგიკა

დამტენი სადგურის დაცვის დიზაინი შორს არის მხოლოდ ორი მოწყობილობის დაყენებისგან ერთსა და იმავე შიგთავსში. მათი კოორდინაციის ურთიერთობა წარმოადგენს ფენიანი დაცვის არქიტექტურის ძირითად ტექნიკურ ლოგიკას.

ტიპიური დენის მიკროსქემის ტოპოლოგია

ქსელის შეყვანა → AC/DC მოდული → DC ავტობუსი → ფუზი → მთავარი კონტაქტორი → წინასწარ დატენვის კონტაქტორი + რეზისტორი → ავტომობილის ინტერფეისი

დაცვის იერარქია და რეაგირების დრო

ტიპიური წარუმატებლობის რეჟიმები შეუსაბამო კოორდინაციიდან

ძირითადი დიზაინის კრიტერიუმი: დაუკრავენ I²t-ის გაშვების მნიშვნელობა მკაცრად უნდა იყოს ნაკლები, ვიდრე მოკლე შერთვის გამძლეობა დაცული კონტაქტორის I²t მნიშვნელობაზე.

III. ხუთი ძირითადი ტექნიკური პარამეტრი შესატყვისისა და შერჩევისთვის

1. რეიტინგული ძაბვა: DC-სპეციფიკური დიდი მარჟით

ვინაიდან DC დენს არ აქვს ბუნებრივი ნულოვანი გადაკვეთის წერტილი, რკალის ჩაქრობა ბევრად უფრო რთულია, ვიდრე AC სისტემებში. ამრიგად, DC-სპეციფიკური მოწყობილობების შერჩევის ლოგიკა ძირეულად განსხვავდება AC მოწყობილობებისგან.

შერჩევის პრინციპი: როგორც დაუკრავის, ასევე კონტაქტორის ნომინალური ძაბვა უნდა იყოს ≥ სისტემის მაქსიმალური DC ავტობუსის ძაბვა.

•800V დამტენი პლატფორმა → რეკომენდებული 1000V DC ან უფრო მაღალი რეიტინგი

•1500V ენერგიის შენახვის სისტემა → უნდა აირჩიოთ 1500V DC ან უფრო მაღალი რეიტინგი

საინჟინრო გაფრთხილება: კატეგორიულად აკრძალეთ AC-შეფასებული პროდუქტების ჩანაცვლება DC-სპეციფიკური მოწყობილობებით. ხარვეზის შეწყვეტის დროს რკალის ეფექტურად ჩაქრობამ შეიძლება გამოიწვიოს კატასტროფული შედეგები.

2. რეიტინგული დენი: ზღვარი კონტაქტორებისთვის, I²t გაანგარიშება საკრავებისთვის

DC კონტაქტორი:

• უწყვეტი დენის მაჩვენებელი უნდა აღემატებოდეს დამტენის სადგურის მაქსიმალურ გამომავალ დენს.

•საინჟინრო გამოცდილების ფაქტორი: რეკომენდებული შერჩევა დაახლოებით 1.2×.

DC დაუკრავენ:

•შერჩევა არ უნდა ეფუძნებოდეს მხოლოდ ნომინალურ დენს; I²t და გატეხვის სიმძლავრე სრულყოფილად უნდა შეფასდეს.

• დაუკრავენ დნობის I²t უნდა იყოს დაცული ნახევარგამტარული მოდულის (IGBT/SiC) გამძლეობის I²t ქვემოთ.

•საინჟინრო გამოცდილების ფაქტორი: რეკომენდებული შერჩევა დაახლოებით 1.5×.

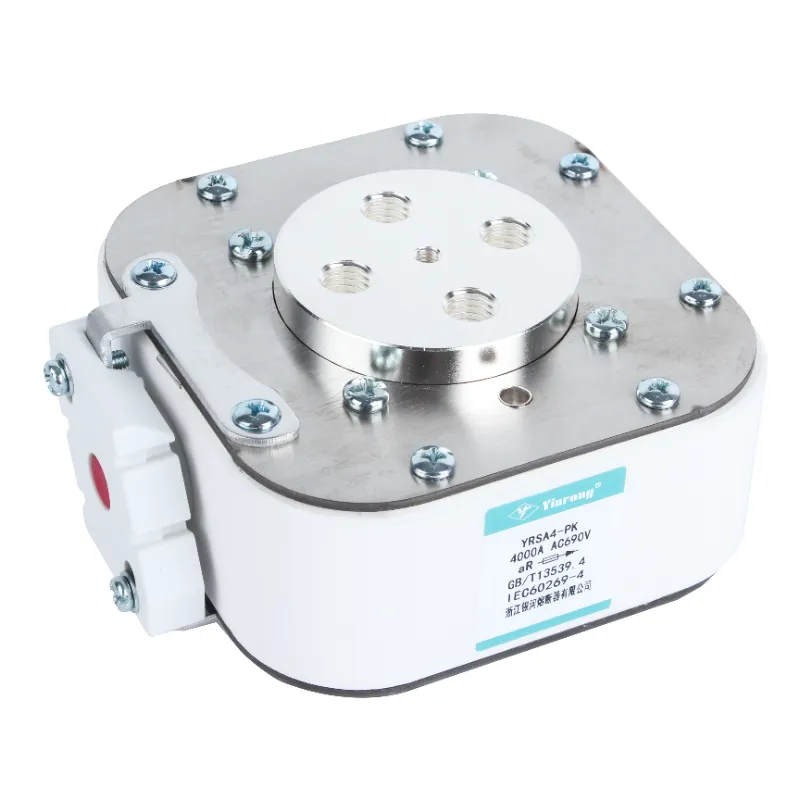

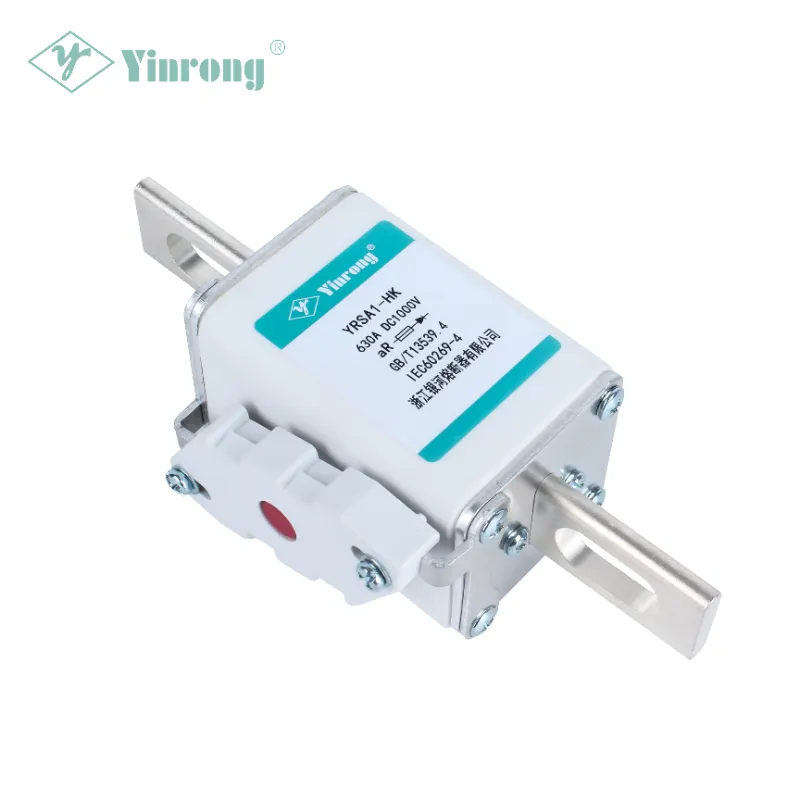

YRSA სერია Zhejiang Galaxy Fuse-დან ფარავს ნომინალურ ძაბვებს 690V-დან 1500V-მდე და ნომინალურ დენებს 10A-დან 3000A-მდე, ვერცხლის მოოქროვილი სუფთა სპილენძის ან სუფთა ვერცხლის ცვლადი განივი განყოფილების დაუკრავენ ელემენტებით, მოთავსებულია მაღალი სიმტკიცის ალუმინის კერამიკული მილებით მაღალი სიმტკიცით. საშუალო.

3. I²t კოორდინაცია: შესაბამისი დიზაინის ძირითადი პარამეტრი

I²t (ამპერ-კვადრატი წამი) არის ყველაზე კრიტიკული რაოდენობრივი მაჩვენებელი დაუკრავენსა და კონტაქტორის შესატყვისი შერჩევისას.

შერჩევის შეზღუდვის ურთიერთობები:

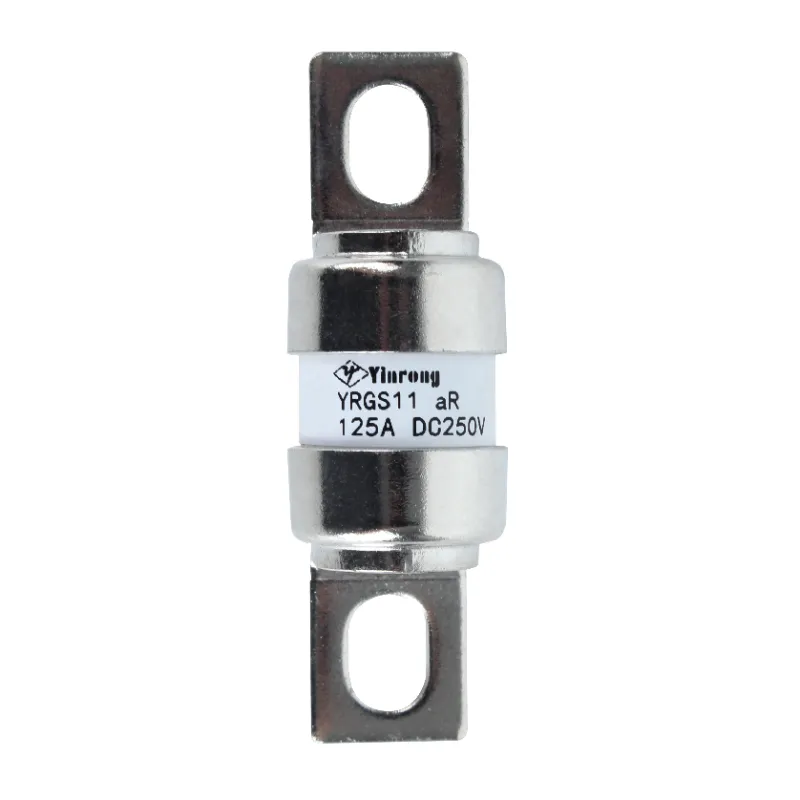

Galaxy Fuse-ის სწრაფი მოქმედების დაუკრავენ სერიას აქვს დაბალი I²t მნიშვნელობები, ძლიერი დენის შეზღუდვის უნარი და მაღალი წყვეტის სიმძლავრე, რაც მათ შესაფერისს ხდის ნახევარგამტარული მოწყობილობებისა და სრული აღჭურვილობის მოკლე ჩართვის დაცვისთვის.

4. დრო-მიმდინარე შერჩევითი კოორდინაცია

მრავალ დონის დაცვის არქიტექტურაში, დამცავი მოწყობილობა, რომელიც ყველაზე ახლოს არის ხარვეზის წერტილთან, პირველ რიგში უნდა მუშაობდეს.

5. ატმოსფერული ტემპერატურა და დაშლა

დამტენი სადგურები განლაგებულია გარემოს ფართო სპექტრში, საინჟინრო მოთხოვნები მოიცავს -40°C დაბალი ტემპერატურებიდან +85°C მაღალ ტემპერატურამდე. როგორც საკრავები, ასევე კონტაქტორები უნდა იყოს შემცირებული სიმძლავრის მიხედვით, გარემოს რეალური ტემპერატურის მიხედვით.

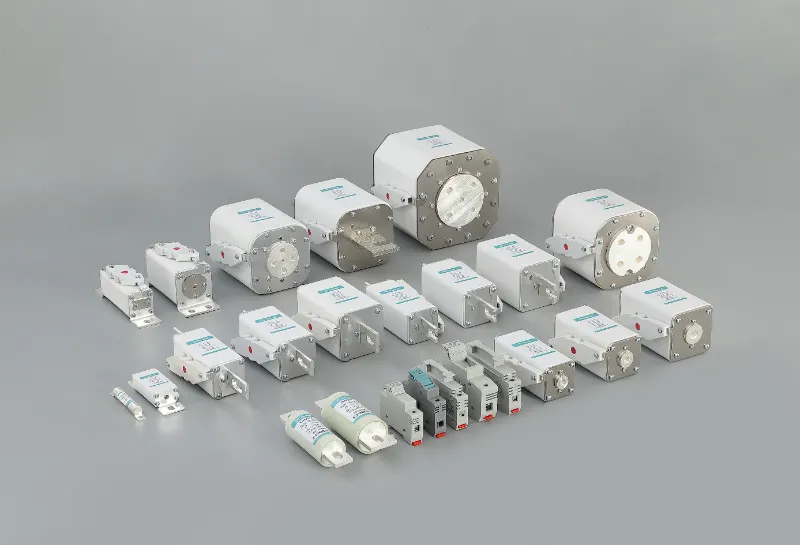

IV. Galaxy Fuse: პროფესიონალური არჩევანი DC დამუხტვის სადგურის დაცვისთვის

დაარსდა 1980 წელს,Zhejiang Galaxy Fuse Co., Ltd. არის პროფესიონალური დაუკრავენ საწარმო, რომელიც აერთიანებს R&D, ტესტირებას, წარმოებას, გაყიდვებს და იმპორტს/ექსპორტს. როგორც ყოფილი მანქანათმშენებლობის სამინისტროს საკვანძო საწარმო და ჩინეთში საკრავების წამყვანი მწარმოებელი, კომპანიის ძირითადი პროდუქტები მოიცავს ფოტოვოლტაურ მუდმივ დენს, ახალი ენერგიის სატრანსპორტო საშუალებებს და დამტენი სადგურის დათბობას. პროდუქტები შეესაბამება IEC 60269, GB/T 13539.4 და სხვა საერთაშორისო და შიდა სტანდარტებს და ექსპორტირებულია 80-ზე მეტ ქვეყანაში და რეგიონში, მათ შორის ევროპაში, ამერიკაში, სამხრეთ-აღმოსავლეთ აზიასა და ახლო აღმოსავლეთში.

რეკომენდებული DC დაცვის პროდუქტების სერია დამტენი სადგურებისთვის

Galaxy Fuse-ის ძირითადი ტექნიკური უპირატესობები

•სრული სერიის საერთაშორისო სერთიფიკატები: მრავალმა სერიამ გაიარა TÜV, UL, CE და CQC სერთიფიკატები. მართვის სისტემები მოიცავს IATF 16949, ISO 9001, ISO 14001 და ISO 45001.

•სექსუალური კოორდინაციის გადაწყვეტილებები: საინჟინრო კოორდინაციის ფართო გამოცდილება ძირითადი DC კონტაქტორებით და სექსუალური შერჩევის გადაწყვეტილებებით.

• ტექნიკური მონაცემების სრული მხარდაჭერა: უზრუნველყოფს გაზომილ I²t მოსახვევებს და დენის ამოღების მრუდებს, რათა ხელი შეუწყოს ზუსტი კოორდინაციის გამოთვლებს კონტაქტორებთან.

•ღრმა ტექნიკური აკუმულაცია: ფლობს 48-ზე მეტ სასარგებლო მოდელს და გამოგონების პატენტს დაუკრავენ პროდუქტების წარმოებისთვის და 2017 წელს აღიარებულია, როგორც ეროვნული მაღალტექნოლოგიური საწარმო.

•ინდუსტრიის სტანდარტული მონაწილეობა: პროდუქტები შეესაბამება GB/T 13539.4, IEC 60269 და მრავალ სხვა საერთაშორისო და შიდა სტანდარტებს.

V. დასკვნა

DC დამტენ სადგურებში კონტაქტორებისა და საკრავების შესატყვისი ტექნიკურად შეიძლება შეჯამდეს შემდეგნაირად: ფუნქციური ფენა, დროის კოორდინაცია და პარამეტრების დაბლოკვა.

• დაუკრავენ იღებს მიკროწამების დონის მოკლე ჩართვის დენის შეწყვეტას, რათა უზრუნველყოს IGBT/SiC და სხვა დენის ნახევარგამტარების უსაფრთხოება.

•კონტაქტორი პასუხისმგებელია კონტროლირებადი გადართვის მენეჯმენტზე, ნორმალური დაწყება/გაჩერების და საგანგებო იზოლაციის ბრძანებების შესრულებაზე.

• ეს ორი ემსახურება როგორც ორმხრივი სარეზერვო ჭარბი რაოდენობა, რომელიც ქმნის ორმაგ უსაფრთხოების ბარიერს.

როდესაც სათანადოდ შეესაბამება, თითოეული ასრულებს თავის მოვალეობებს ფენიანი დაცვით; როდესაც შეუსაბამოა, შედეგები მერყეობს დაცვის უკმარისობიდან აღჭურვილობის დამწვრობამდე.

40 წელზე მეტი ხნის ერთგულებით მაღალი ხარისხის დაუკრავენ R&D-სა და წარმოებაში, Galaxy Fuse მოწოდებულია უზრუნველყოს უსაფრთხო და საიმედო მიკროსქემის დაცვის გადაწყვეტილებები DC დამტენი სადგურებისთვის.

DC დამტენი სადგურის დაცვის სისტემებისთვის დამტენის არჩევის ტექნიკური მხარდაჭერისთვის ან კონტაქტორებთან კოორდინაციისთვის, გთხოვთდაუკავშირდით Galaxy Fuse ტექნიკურ ჯგუფს.
