რა არის კვადრატული კორპუსის მაღალსიჩქარიანი დაუკრავენ და რატომ არის ის კრიტიკული ნახევარგამტარებისგან დაცვისთვის

თანამედროვე ელექტრულ სისტემებში მგრძნობიარე ელექტრონიკის დაცვა უფრო მნიშვნელოვანია, ვიდრე ოდესმე. ისეთი მოწყობილობები, როგორიცაა ინვერტორები, გადამყვანები, ელექტრომობილების დამტენი სისტემები და სამრეწველო დისკები დიდწილად ეყრდნობიან ნახევარგამტარ კომპონენტებს, როგორიცაა IGBT, SCR, MOSFET და დიოდები. ხანმოკლე გადაჭარბებულმა მოვლენამაც კი შეიძლება სამუდამოდ დააზიანოს ეს ძვირადღირებული კომპონენტები.

A სკვარის სხეულის მაღალი სიჩქარის დაუკრავენსპეციალურად შექმნილია იმისთვის, რომ უაღრესად სწრაფად უპასუხოს დეფექტის დენებს და დაიცვას ნახევარგამტარული მოწყობილობები კატასტროფული უკმარისობისგან. ეს საკრავები ფართოდ გამოიყენება განახლებადი ენერგიის სისტემებში, ელექტრო სატრანსპორტო საშუალებების ინფრასტრუქტურაში, სამრეწველო ავტომატიზაციაში და დენის კონვერტაციის მოწყობილობებში.

ეს გზამკვლევი იკვლევს ყველაფერს, რაც თქვენ უნდა იცოდეთ კვადრატული კორპუსის მაღალსიჩქარიანი საკრავების შესახებ — მათი მუშაობის პრინციპების, ძირითადი მახასიათებლების, უპირატესობების, აპლიკაციების, შერჩევის კრიტერიუმებისა და ინდუსტრიის ტენდენციების ჩათვლით. ჩვენ ასევე განვმარტავთ, რატომ მოსწონთ კომპანიებსიინრონგიისინი ხდებიან მნიშვნელოვანი მომწოდებლები გლობალური დაუკრავენ ბაზარზე.

სარჩევი

• 1. რა არის კვადრატული სხეულის მაღალსიჩქარიანი დაუკრავენ?
• 2. რატომ არის საჭირო მაღალსიჩქარიანი დაუკრავები ნახევარგამტარებისგან დაცვისთვის?
• 3. კვადრატული ტანის მაღალსიჩქარიანი საფუზების ძირითადი მახასიათებლები
• 4. როგორ მუშაობს კვადრატული კორპუსის მაღალსიჩქარიანი დაუკრავენ?
• 5. ტიპიური აპლიკაციები
• 6. ტექნიკური მახასიათებლების მიმოხილვა
• 7. კვადრატული ტანის დაუკრავენ vs ტრადიციული დაუკრავენ
• 8. როგორ ავირჩიოთ მარჯვენა დაუკრავენ
• 9. ინსტალაციისა და მოვლის რჩევები
• 10. სამომავლო ტენდენციები ნახევარგამტარული დაუკრავენ ტექნოლოგიაში
• FAQ

1. რა არის კვადრატული სხეულის მაღალსიჩქარიანი დაუკრავენ?

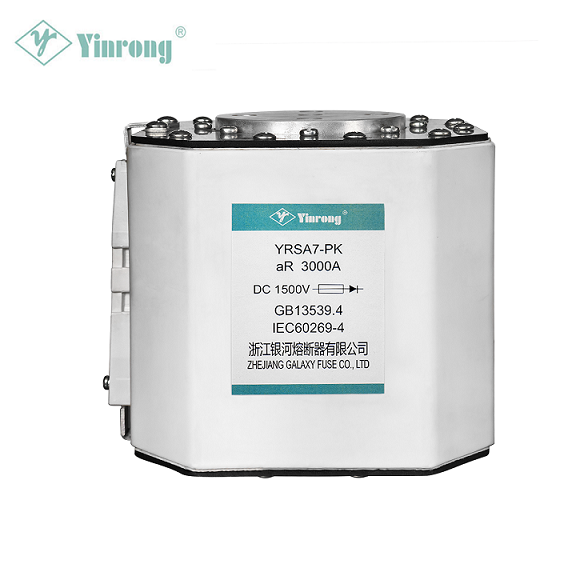

A კვადრატული სხეულის მაღალი სიჩქარის დაუკრავენარის ნახევარგამტარული დამცავი დაუკრავის ტიპი, რომელიც შექმნილია დეფექტის დენების უკიდურესად სწრაფად შეწყვეტისთვის. მისი კვადრატული ფორმის კორპუსი იძლევა ეფექტურ ინსტალაციას ენერგოსისტემებში, სითბოს შესანიშნავი გაფრქვევისა და ელექტრული მუშაობის შესანარჩუნებლად.

ზოგადი დანიშნულების საკრავებისგან განსხვავებით, მაღალსიჩქარიანი ნახევარგამტარული საყრდენები ოპტიმიზებულია მგრძნობიარე ელექტრონული კომპონენტების დასაცავად, როგორიცაა:

• IGBT მოდულები
• დენის დიოდები
• SCR ტირისტორები
• MOSFET მოწყობილობები
• დენის გადამყვანები

ეს საკრავები შექმნილია იმისთვის, რომ სწრაფად შეზღუდოს ხარვეზის ენერგია და მინიმუმამდე დაიყვანოს თერმული სტრესი, რომელიც გამოიყენება ნახევარგამტარულ მოწყობილობებზე. ინდუსტრიის სპეციფიკაციების მიხედვით, კვადრატული სხეულის მაღალსიჩქარიანი დვრილები შეიძლება შეაჩერონ უკიდურესად მაღალი დენები მილიწამებში რეაგირებისას.

2. რატომ არის საჭირო მაღალსიჩქარიანი დაუკრავები ნახევარგამტარებისგან დაცვისთვის?

ნახევარგამტარული კომპონენტები ძალიან მგრძნობიარეა ჭარბი დენის პირობების მიმართ. პატარა წვეტებსაც კი შეუძლიათ მყისიერად გაანადგურონ ისინი.

ტრადიციული საკრავები ძალიან ნელა რეაგირებენ ამ მოწყობილობების ეფექტურად დასაცავად. ამიტომ მაღალსიჩქარიანი ნახევარგამტარული საკრავები შექმნილია რეაგირების უკიდურესად სწრაფი დროით.

მაღალი სიჩქარის საფუარების გამოყენების ძირითადი მიზეზები

• ულტრა სწრაფი ხარვეზის დენის შეწყვეტა
• ძვირადღირებული ნახევარგამტარული მოდულების დაცვა
• თერმული დაზიანების შემცირება
• გაუმჯობესებული აღჭურვილობის საიმედოობა
• კასკადური სისტემის გაუმართაობის პრევენცია

მაღალსიჩქარიანი კვადრატული კორპუსის საკრავებს შეუძლიათ შეზღუდონ დეფექტის დენები და შეწყვიტონ სიმძლავრე მანამ, სანამ ნახევარგამტარული მოწყობილობები გადააჭარბებენ მათ უსაფრთხო სამუშაო ლიმიტებს.

3. კვადრატული ტანის მაღალსიჩქარიანი საფუზების ძირითადი მახასიათებლები

კვადრატული კორპუსის მაღალსიჩქარიანი საკრავები გთავაზობთ რამდენიმე ტექნიკურ უპირატესობას, რაც მათ იდეალურს ხდის მაღალი ხარისხის ელექტრო სისტემებისთვის.

დიზაინის მნიშვნელოვანი მახასიათებლები

• უკიდურესად სწრაფი რეაგირება
• მაღალი შეფერხების უნარი
• დაბალი I²t ენერგიის გამოყოფა
• კომპაქტური კვადრატული კორპუსის დიზაინი
• დამონტაჟების მრავალი ვარიანტი
• ვიზუალური აფეთქებული დაუკრავენ ინდიკატორები

ბევრი მოდელი მხარს უჭერს ძაბვის რეიტინგებს 1500V DC-მდე და მაღალი დენის სიმძლავრეებს სამრეწველო სისტემებისთვის.

4. როგორ მუშაობს კვადრატული კორპუსის მაღალსიჩქარიანი დაუკრავენ?

კვადრატული კორპუსის მაღალსიჩქარიანი დაუკრავენის მოქმედება ეფუძნება სპეციალურად შექმნილი დაუკრავენ ელემენტების კონტროლირებად დნობას.

მუშაობის პრინციპი

1. ხდება გაუმართაობის დენი
2. დაუკრავენ ელემენტი სწრაფად თბება
3. ელემენტი დნება მილიწამებში
4. რკალი იქმნება და სწრაფად ქრება
5. ჩართვა უსაფრთხოდ შეწყდა

შიდა კონსტრუქცია ჩვეულებრივ მოიცავს:

• ვერცხლის დაუკრავენ ელემენტები
• კვარცის ქვიშის შემავსებელი
• კერამიკული კორპუსი
• მაღალი გამტარობის ტერმინალები

ეს მასალები საშუალებას აძლევს დაუკრავენ შთანთქოს და გაფანტოს რკალის ენერგია, ხოლო ზღუდავს დენის ნაკადს.

5. ტიპიური აპლიკაციები

კვადრატული კორპუსის მაღალსიჩქარიანი საკრავები ფართოდ გამოიყენება ინდუსტრიებში, რომლებიც ეყრდნობა მაღალი სიმძლავრის ელექტრონულ მოწყობილობებს.

საერთო აპლიკაციები

• ელექტრო მანქანების დამტენი სადგურები
• მზის ფოტოელექტრული ინვერტორები
• ქარის ელექტრო სისტემები
• ბატარეის ენერგიის შენახვის სისტემები
• სამრეწველო ძრავის დისკები
• UPS კვების წყაროები
• დენის კონვერტაციის სისტემები

ეს საკრავები ასევე ხშირად გამოიყენება რეგენერაციულ დისკებში და DC ავტობუსის სისტემებში სამრეწველო ავტომატიზაციის მოწყობილობებში.

6. ტექნიკური მახასიათებლების მიმოხილვა

სხეულის სხვადასხვა ზომები და დამონტაჟების სტილი საშუალებას აძლევს ინჟინრებს დააკავშირონ კვადრატული კორპუსები ენერგოსისტემების მრავალფეროვნებაში.

7. კვადრატული ტანის დაუკრავენ vs ტრადიციული დაუკრავენ

8. როგორ ავირჩიოთ მარჯვენა კვადრატული სხეულის მაღალი სიჩქარის დაუკრავენ

სწორი დაუკრავის არჩევა გადამწყვეტია სწორი მიკროსქემის დაცვის უზრუნველსაყოფად.

შერჩევის ძირითადი ფაქტორები

• ძაბვის რეიტინგი
• მიმდინარე რეიტინგი
• შეწყვეტის მოცულობა
• დაუკრავენ ოპერაციული კლასი (aR ან gR)
• გაგრილების პირობები
• ინსტალაციის მეთოდი
• აღჭურვილობის ტიპი

მწარმოებლებს მოსწონთიინრონგიუზრუნველყოს დეტალური მონაცემთა ცხრილები და საინჟინრო მხარდაჭერა, რათა დაეხმარონ მომხმარებლებს აირჩიონ სწორი დაუკრავენ თავიანთი აპლიკაციისთვის.

9. ინსტალაციისა და მოვლის რჩევები

სათანადო ინსტალაცია აუცილებელია დაუკრავენ ოპტიმალური მუშაობის უზრუნველსაყოფად.

საუკეთესო პრაქტიკა

• უზრუნველყავით სწორი ბრუნვის მომენტი საკრავის ტერმინალებზე
• გამოიყენეთ თავსებადი დაუკრავენ დამჭერები
• შეინარჩუნეთ სათანადო ვენტილაცია
• რეგულარულად შეამოწმეთ დაუკრავენ ინდიკატორები
• შეცვალეთ საკრავები იდენტური რეიტინგებით

რუტინულმა შემოწმებამ შეიძლება დაგვეხმაროს გადახურების, ფხვიერი კავშირების ან გარემოს დაზიანების გამოვლენაში.

10. სამომავლო ტენდენციები ნახევარგამტარული დაუკრავენ ტექნოლოგიაში

როგორც ენერგეტიკული ელექტრონიკა აგრძელებს განვითარებას, მოთხოვნა მაღალი ხარისხის დაუკრავენ დაცვაზე სწრაფად იზრდება.

განვითარებადი ტენდენციები

• უმაღლესი ძაბვის DC დაცვა
• რკალის ჩახშობის გაუმჯობესებული ტექნოლოგიები
• კომპაქტური დაუკრავენ დიზაინები
• ინტეგრაცია ჭკვიანი მონიტორინგის სისტემებთან
• უკეთესი თერმული მართვის მასალები

მწარმოებლები, როგორიცააიინრონგიინვესტირებას ახდენენ მოწინავე საფუარო ტექნოლოგიებში თანამედროვე აპლიკაციების მხარდასაჭერად, მათ შორის განახლებადი ენერგია, ელექტრომობილების დამტენი ინფრასტრუქტურა და ინტელექტუალური ელექტრო ქსელები.

FAQ

1. რა განსხვავებაა aR და gR დაუკრავენ კლასებს შორის?

aR დამცავი უზრუნველყოფს ნახევარგამტარების დაცვას მოკლე ჩართვისგან, ხოლო gR დაზღვევები უზრუნველყოფს დაცვას როგორც გადატვირთვისაგან, ასევე მოკლე ჩართვისგან.

2. ნორმალურმა დაუკრავენმა შეიძლება ჩაანაცვლოს მაღალსიჩქარიანი ნახევარგამტარული დაუკრავენ?

არა. სტანდარტული საკრავები ძალიან ნელია და შესაძლოა არ დაიცვან მგრძნობიარე ნახევარგამტარული კომპონენტები.

3. რომელი ინდუსტრიები იყენებენ ჩვეულებრივ კვადრატულ კორპუსს მაღალსიჩქარიან დუშვებს?

ინდუსტრიებში შედის განახლებადი ენერგია, ელექტრო მანქანები, სამრეწველო ავტომატიზაცია და ენერგეტიკული ელექტრონიკა.

4. რამდენად სწრაფად მუშაობს მაღალსიჩქარიანი დაუკრავენ?

ნახევარგამტარული საკრავების უმეტესობა მუშაობს მილიწამებში, რათა შეზღუდოს ხარვეზის დენის ენერგია.

5. რამდენ ხანს ძლებს მაღალსიჩქარიანი საკრავები?

მათი სიცოცხლის ხანგრძლივობა დამოკიდებულია საოპერაციო პირობებზე, მაგრამ სათანადო შერჩევითა და ინსტალაციის შემთხვევაში მათ შეუძლიათ მრავალი წელი გაძლოს.

დასკვნა

კვადრატული კორპუსი მაღალსიჩქარიანი საფუვრები მნიშვნელოვან როლს ასრულებენ თანამედროვე ელექტრული სისტემებისა და ნახევარგამტარული მოწყობილობების დაცვაში. მათი ულტრა სწრაფი რეაგირება, მაღალი შეფერხების სიმძლავრე და ძლიერი დიზაინი მათ შეუცვლელს ხდის ისეთ ინდუსტრიებში, როგორიცაა განახლებადი ენერგია, ელექტრო მანქანები და სამრეწველო ავტომატიზაცია.

თუ თქვენ ეძებთ საიმედო ნახევარგამტარული დაცვის გადაწყვეტილებებს, ინჟინერიის გუნდიიინრონგიშეუძლია მოგაწოდოთ პროფესიონალური ხელმძღვანელობა და თქვენს აპლიკაციებზე მორგებული მაღალი ხარისხის ფუფუნების პროდუქტები.

პროდუქტის დეტალური ინფორმაციის, მორგებული გადაწყვეტილებების ან ტექნიკური მხარდაჭერისთვის გთხოვთდაგვიკავშირდითდღეს და აღმოაჩინეთ, თუ როგორ შეუძლია გაუმჯობესებულმა დაუკრავენ ტექნოლოგიამ გააუმჯობესოს თქვენი ენერგოსისტემების უსაფრთხოება და საიმედოობა.
