ფერების შერჩევის ანალიზი ფოტომოლტარული მასივის დაცვისთვის მზის ფოტომოლტარული ენერგიის წარმოების სისტემაში

Photovoltaic ელექტროენერგიის წარმოქმნის სისტემა (შემოკლებით, როგორც PV) შედგება კომპონენტებისა და ქვესისტემებისგან, რომელთაც შეუძლიათ უშუალოდ ინციდენტის მსუბუქი ენერგია გადააქციონ ელექტრო ენერგიად, რომელთაგან Photovoltaic მასივი არის ძირითადი ერთეული. Photovoltaic მასივი პირდაპირ გარდაქმნის ინციდენტის მზის სხივებს DC ენერგიად, მზის პანელების ფოტომოლტარული მასივის კავშირის ყუთთან დაკავშირებით, შემდეგ კი მას კონვერტირდება ინვერტორთან, ან პირდაპირ მიმართავს მას კავშირის ყუთში. როგორც სისტემის ნაწილი, რომელიც შეადგენს ღირებულების 70% -ს, ფოტომოლტარული მასივის დაცვა და ელექტროენერგიის წარმოების ეფექტურობის ოპტიმიზაცია ტექნოლოგიური განვითარების მნიშვნელოვან სფეროებად იქცა.

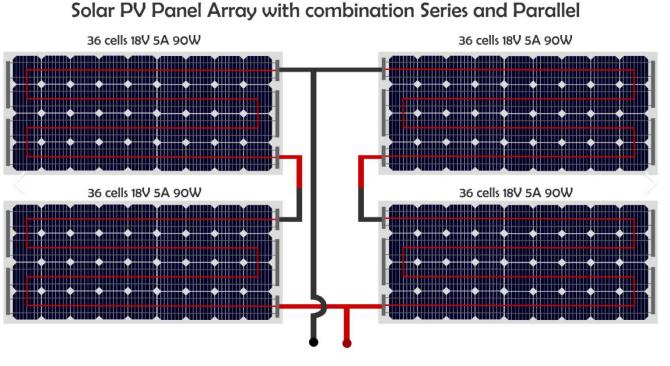

ფოტომოლტარული სისტემის ეფექტურობის გასაუმჯობესებლად, მრავალჯერადი ფოტომოლტარული პანელები დაკავშირებულია სერიაში, რათა შექმნან ფოტომოლტარული სტრიქონი, ხოლო ფოტომოლტარული სიმების მრავალი ჯგუფი პარალელურად არის დაკავშირებული, რომ შექმნან ფოტომოლტარული მასივი. Photovoltaic მასივის დენი გადაერჩია კავშირის ყუთში და შედის ქვედა დინების სააპლიკაციო ბმულზე. იმისათვის, რომ თავიდან აიცილოს ფოტომოლტარული პანელი ენერგიის დატვირთვად და ენერგიის წარმოქმნის საერთო ეფექტურობაზე, როდესაც ხდება ხარვეზი, და თავიდან აიცილოს უზომო საფრთხეები, რომლებიც გამოწვეულია შეცდომით ან ადგილობრივი დარღვევებით, თითოეული ფოტომოლტარული სიმებიანი უნდა დაინსტალირდეს ორივე ბოლოში. როდესაც მოკლე წრიული ხარვეზი ხდება Photovoltaic სტრიქონში, სერიის დაუკრავენ სწრაფად ააფეთქებს და იზოლირდება გაუმართავი ნაწილი, რათა უზრუნველყოს მასივის ნორმალური მოქმედება, როგორც მთლიანობაში.

გარდა ამისა, მასივის დაუკრავენ ასევე შეუძლიათ უზრუნველყონ დაცვა დენებისაგან, რომლებიც იკვებება ქვედა კომპონენტებიდან, განსაკუთრებით მაშინ, როდესაც მოკლე ჩართვის დენი უფრო მაღალია, ვიდრე ერთი PV სტრიქონის დენი. დაუკრავენ რეიტინგულ შესაძლებლობებს უნდა შეეძლოს ასეთი ექსტრემალური პირობების დაფარვა სისტემის უსაფრთხო მუშაობის დასაცავად.

საერთაშორისო სტანდარტები და საშინაო სპეციფიკაციები

PV DC მხარის დაცვის თვალსაზრისით, შესაბამისი საერთაშორისო და საშინაო სტანდარტები მნიშვნელოვან ხელმძღვანელობას იძლევა. მაგალითად, აშშ -ს ეროვნული სტანდარტის 690.99 მუხლიბრინჯი/NFPA 70"ეროვნული ელექტრო კოდი" (NEC) ნათლად არის ნათქვამი, რომ დირიჟორები და აღჭურვილობა PV ქვესისტემის სქემებში, PV გამომავალი სქემებში, ინვერტორული გამომავალი სქემებით და ენერგიის შესანახი ბატარეის სქემებში უნდა აკმაყოფილებდეს დირიჟორისა და აღჭურვილობის დაცვის პუნქტების მოთხოვნებს. გარდა ამისა, ჩინეთი იღებს ეკვივალენტურ IEC სტანდარტსGB/T 16895.32-2021, რაც ითვალისწინებს, რომ სტანდარტული ტესტის პირობებში, როდესაც საკაბელო უწყვეტი მიმდინარე ტევადობა ტოლია ან მეტია, ვიდრე 1.25-ჯერ, ვიდრე მოკლე ჩართვა, გადატვირთვის დაცვა შეიძლება უგულებელყო, მაგრამ ასევე მიზანშეწონილია შეარჩიოთ დაუკრავენ მწარმოებლის სპეციფიკურ პროდუქტის ინსტრუქციებთან ერთად.

IEC- მა შეიმუშავაIEC 60269-6 სტანდარტიკერძოდ, Photovoltaic სისტემის დაცვის დაუკრებისთვის, რაც აშკარად ასახავს ფოტომოლტარული დაუკრავების შესრულების მოთხოვნებს, მაგალითად, შეუძლია გაუძლოს უწყვეტი მოკლე ჩართვის დენებს და სწრაფად ააფეთქოს. ამავე დროს, UL– ს ტექნიკური სპეციფიკაციასაგანი 2529უზრუნველყოფს მნიშვნელოვან ხელმძღვანელობას დაბალი ძაბვის დაუკრავენ ფოტომოლტარული სისტემებში. ეს ორი ოდნავ განსხვავდება აფეთქების დენის გაანგარიშებაში და ტემპერატურის კორექტირების კოეფიციენტების გამოყენებაში.

დაუკრავენ შერჩევის მოსაზრებები

Photovoltaic სისტემებში დაუკრავების არჩევისას, შემდეგი ინდიკატორები უნდა იყოს ორიენტირებული:

რეიტინგული ძაბვა: დაუკრავენთან დაკავშირებული ძაბვა უნდა აკმაყოფილებდეს მაქსიმალურ ღია წრე ძაბვას (VOC), რომელსაც სისტემა შეუძლია მიაღწიოს. განსაკუთრებით ცივ ადგილებში, უნდა განიხილებოდეს ფოტომოლტარული პანელის ღია წრიული ძაბვის კორექტირების მნიშვნელობა ყველაზე დაბალ გარემოში ტემპერატურაზე.

შეფასებული მიმდინარე: სერიალში დაკავშირებულ დაუკავშირდა Photovoltaic პანელებთან, შეფასებული დენი in1.56 ISC (ISC არის მოკლე ჩართვის დენი), ჩვეულებრივ, საჭიროა. IEC სტანდარტი განახლებულია ISC– ის ISC– ზე, ხოლო აშშ - ს UL სტანდარტი არის in1,35 ISC. იგი უნდა შეირჩეს რეალურ განაცხადის გარემოსთან ერთად.

დარღვევის სიმძლავრე: დაუკრავენ დაუკრავენ სიმძლავრე საკმარისი იმისათვის, რომ გაუმკლავდეს მოკლე ჩართვის დენის მწვერვალს და დაიცვან აღჭურვილობა დაზიანებისგან.

გარემოსდაცვითი ადაპტირება: მაღალი ტემპერატურის ან მკვრივი ინსტალაციის შემთხვევაში, რეიტინგული მნიშვნელობა სათანადოდ უნდა შემცირდეს დაუკრავენ მწარმოებლის რეკომენდაციების შესაბამისად, გრძელვადიანი სტაბილური ოპერაციის უზრუნველსაყოფად.

დასკვნა

Photovoltaic მასივებში DC დაუკრავების დაყენება არა მხოლოდ აუცილებელი საშუალებაა აღჭურვილობის დასაცავად და ელექტროენერგიის წარმოების ეფექტურობის გასაუმჯობესებლად, არამედ ასევე მნიშვნელოვანი ღონისძიებაა მთელი სისტემის უსაფრთხო მუშაობის უზრუნველსაყოფად. FUSE– ს გონივრული შერჩევა მოითხოვს ფაქტორების ყოვლისმომცველ განხილვას, როგორიცაა ფოტომოლტარული პანელების სამუშაო გარემო, მოკლე ჩართვა დენი, ღია წრე ძაბვა და ა.შ., სისტემის გრძელვადიანი საიმედოობისა და ეკონომიკის უზრუნველსაყოფად.

მაგალითად, Zhejiang Galaxy Fuse Co., შპს1000VDC 30A 10X38mm SOLAR PY დაუკრავენ ბმულიდა1500VDC 30A 10X85 მმ მზის PV დაუკრავენ ბმულიდა1500VDC 630A 3L BOLT TYPE SOLAR PV დაუკრავენ ბმულიPhotovoltaic Fuses ფართოდ იქნა გამოყენებული Photovoltaic კავშირის კაბინეტების საკვანძო დაცვის პოზიციებში. შესანიშნავი შესრულებითა და მაღალი სტანდარტული სერტიფიკაციით, ეს საყრდენები უზრუნველყოფენ სტაბილურ და საიმედო გადაწყვეტილებებს Photovoltaic ენერგიის წარმოების პროექტებისთვის, რაც ეხმარება სისტემას ეფექტურად იმოქმედოს.
