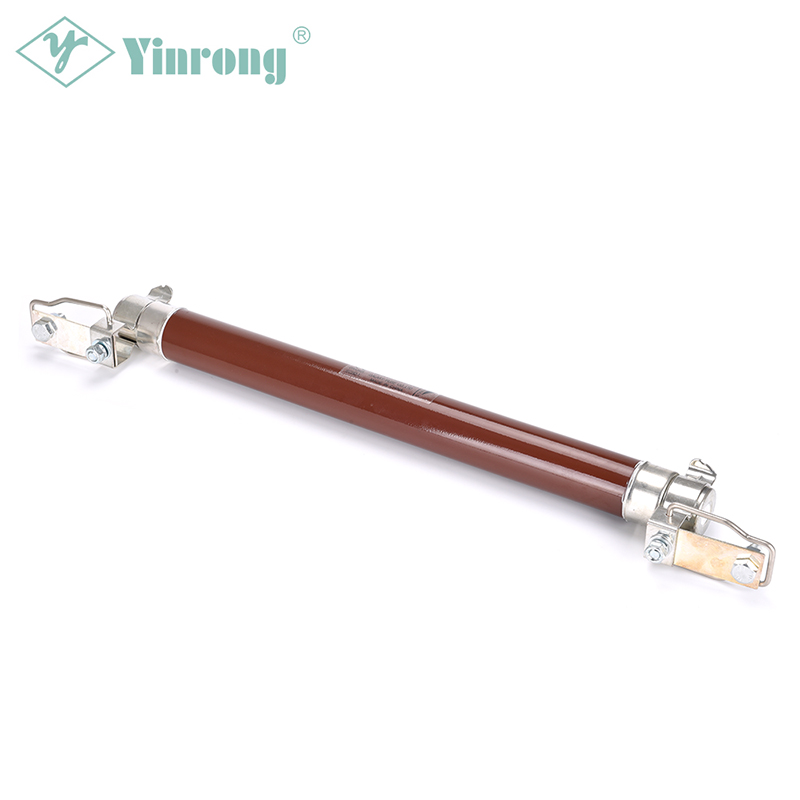

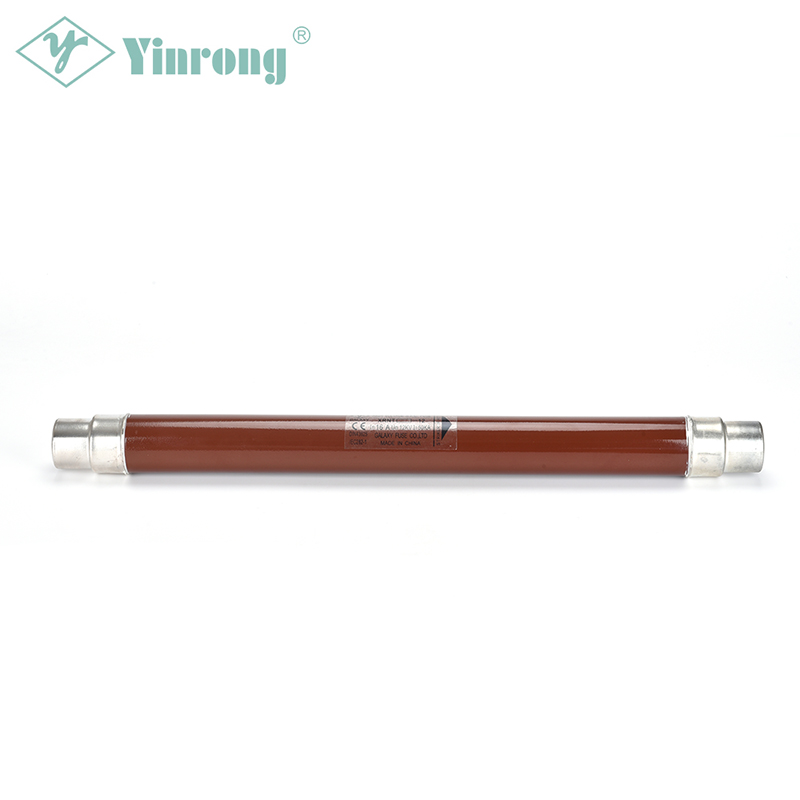

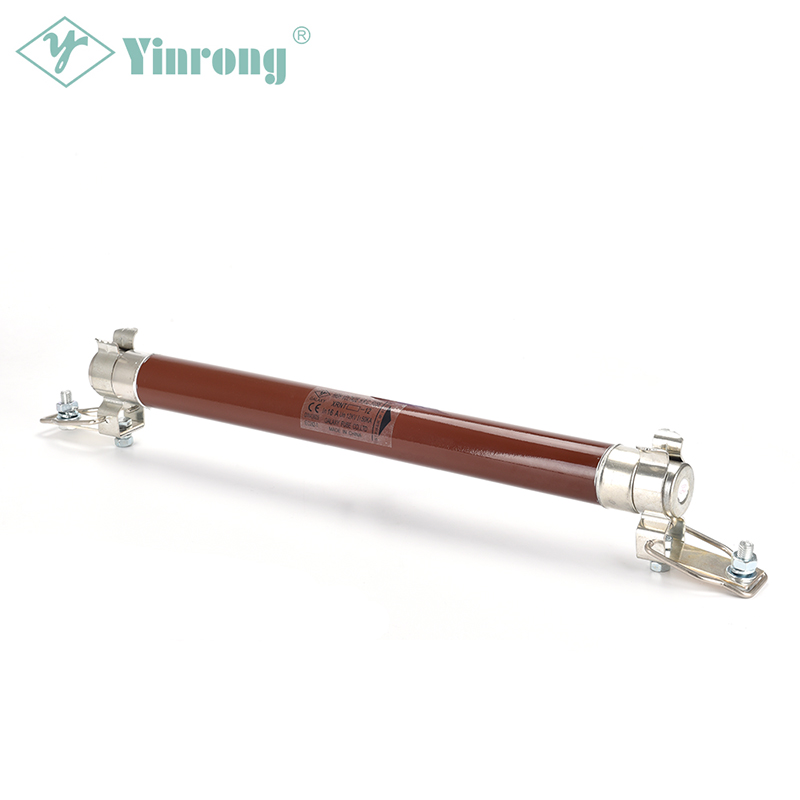

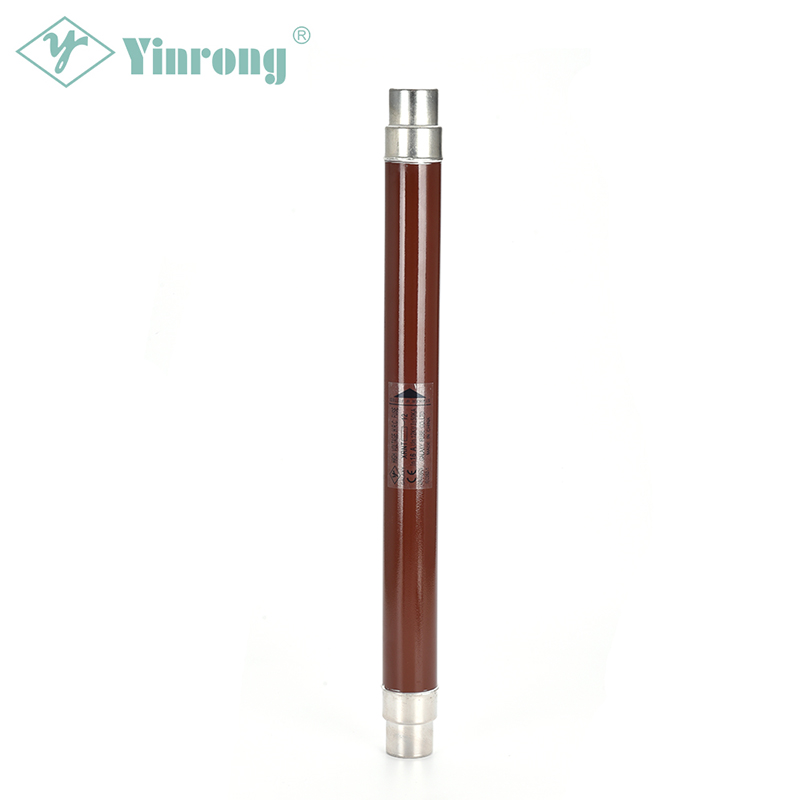

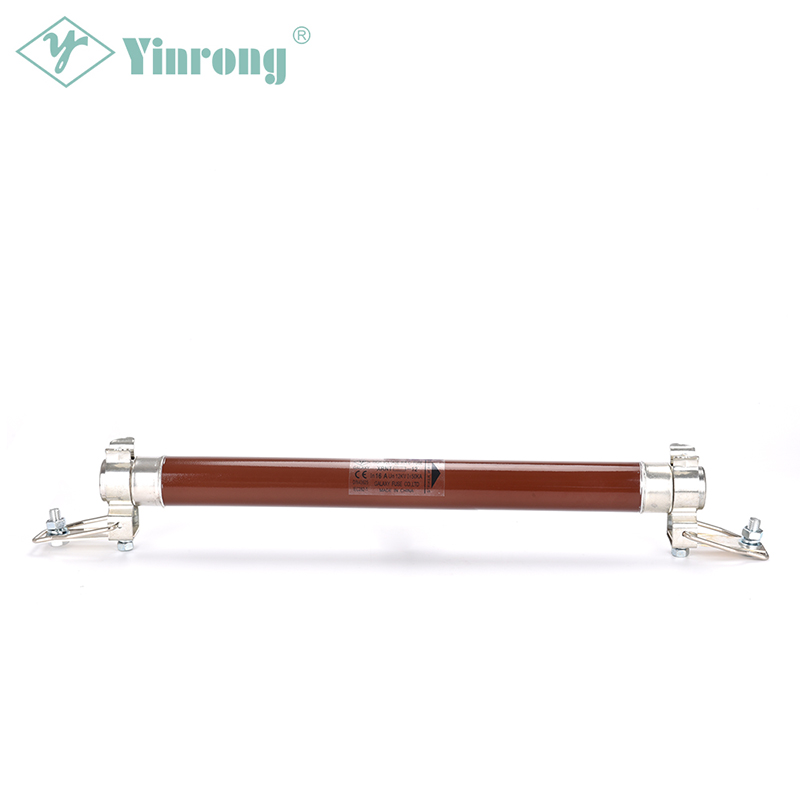

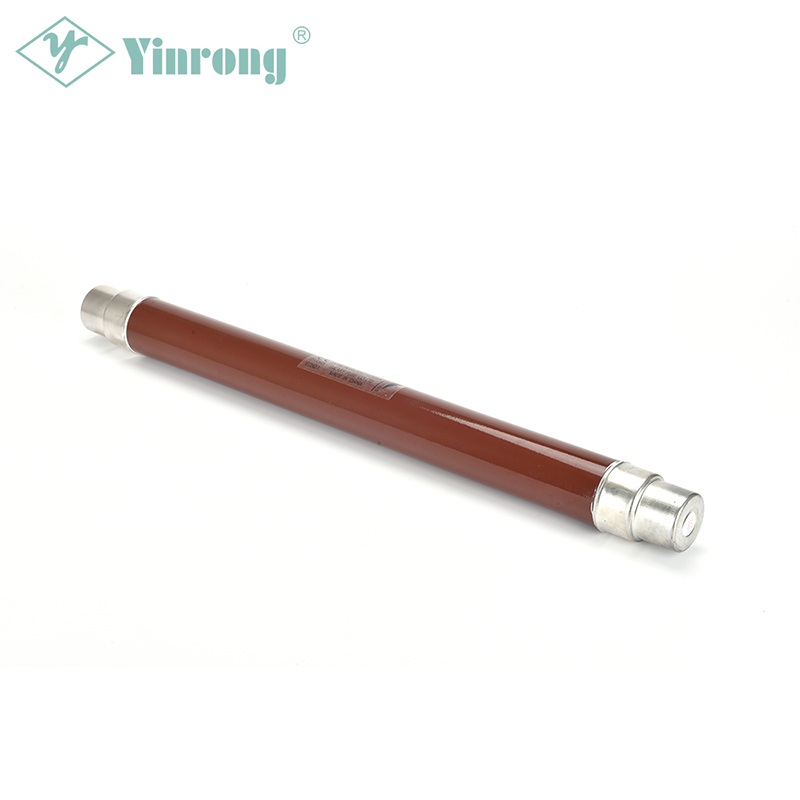

Galaxy Fuse-ის (Yinrong) XRNT ტიპის მაღალი ძაბვის სატრანსფორმატორო დამცავი დენის შემზღუდველი საკრავები შექმნილია ჩასმის დამონტაჟებით, რაც მოსახერხებელია ინსტალაციისა და ამოღებისთვის. 12kV 200A XRNT ტრანსფორმატორის დამცავი დენის შეზღუდვის დაუკრავენ დამზადებულია მაღალი წინააღმდეგობის ლითონის მავთულისგან და დაბალი წინააღმდეგობის ლითონის მავთულისგან. ისინი დალუქულია მაღალი სისუფთავის კვარცის ქვიშით სავსე დაუკრავენ მილში. დაუკრავენ მილი დამზადებულია თბოგამძლეობით, მაღალი გამძლეობით კერამიკული ან ეპოქსიდური მინისგან. როდესაც ხარვეზის წრე ხდება და იწვევს რკალს, კვარცის ქვიშა მაშინვე აქრობს რკალს.
12kV 200A XRNT ტრანსფორმატორის დაცვის დენის შეზღუდვის დაუკრავენ
• IEC60282-1
მოდელი/ზომა | ნომინალური ძაბვა (კვ) | რეიტინგული მიმდინარეობა (A) | რეიტინგული გამოშვების დენი (kA) | საერთო განზომილება | |
---|---|---|---|---|---|
φD | L (მმ) | ||||
XRNT | 3.6 | 6.3, 10, 16, 20, 25, 31.5, 40 | 31.5 | 51 | 191 |
XRNT | 7.2 | 6.3, 10, 16, 20, 25, 31.5, 40, 50, 63 | 31.5 | 51 | 292 |
XRNT | 7.2 | 80, 100, 125, 160 | 31.5 | 76 | 292 |
XRNT | 12 | 6.3, 10, 16, 20, 25, 31.5, 40 | 31.5 | 51 | 292 |
XRNT | 12 | 50, 63, 71, 80, 100 | 31.5 | 76 | 292 |
XRNT | 12 | 125 | 31.5 | 76 | 292 |
XRNT | 12 | 160, 200 | 31.5 | 88 | 292 |
XRNT | 24 | 6.3, 10, 16, 20, 25, 31.5, 40 | 31.5 | 51 | 442 |
XRNT | 24 | 50, 63, 71, 80, 100 | 31.5 | 76 | 442 |
XRNT | 24 | 125 | 31.5 | 76 | 442 |
XRNT | 24 | 160 | 31.5 | 88 | 442 |
XRNT | 40.5 | 3.15, 6.3, 10, 16, 20, 25 | 31.5 | 51 | 537 |
XRNT | 40.5 | 31.5, 40 | 31.5 | 76 | 537 |
XRNT | 40.5 | 63 | 31.5 | 88 | 537 |
